San Juan Nepomuceno 1/90(construction)Terminé

[banton]

Bonjour a tous

Realisation de l'oeuillet a 2 epissures du Grand-etai / Mise en place .

Cordage de 1mm fourré / longueur de 300mm
Greement de la moque + oeuillet



Prevision

Idem pour le contre-etai

Bon Weekend a tous

@+Dominique

[banton]

Bonjour a tous

Montage du grand étai

Nota : montage du collier ( ton du hunier ) puis greement de la moque sur l'autre extremité ( longueur +ou- 23cm)

Control de l'angle du mat a capeler la ride entre moques .




Prevision :

Montage du contre-étai

Bonne journée a tous

@+Dominique

[banton]

Bonjour a tous

Montage du Contre-étai

Cordage de 1mm fourré niveau collier et pomme d'étai .

Les photos :




Prevision :

Fourrage ou garniture des brins des oeuillets d'etais entre mat

Bon Weekend a tous

@+Dominique

[ZEBULON29200]

Bonjour Dominique
Je suis en admiration devant tes oeuvres, elles sont vraiment magnifiques.
Tu n'as rien a envier aux maquettistes professionnels travaillant pour les musés de la marine, et qui ont un équipement et des sources que tout le monde ne possède pas forcément. J'attend avec impatience la suite en photos du montage de ce magnifique bâtiment. Tout comme toi je suis un retraité de la Marine (Nationale) et je me passionne pour les maquettes, mais moi j'étais plutôt branché véhicules, chars, engins spéciaux militaires américains, figurines etc... et depuis quelques temps, je me diversifie et j'ai pris la voie des bateaux en plus, avec la maquette de l'ETV Waker (bâtiment des gardes côtes néerlandais) de Revell, et en ce moment je suis en train de continuer un bateau en bois qu'un ancien collègue de travail m'a confié, il s'agit du Cotre corsaire "Le renard" de Surcouf de SOCLAINE et je prend de plus en plus de plaisir à faire des maquettes de bateaux. Bonne continuation et au plaisir de voir tes autres photos. A+

[banton]

Bonjour a tous

En premier lieu merci ZEBULON pour ton commentaire et reste a disposition :

Etais du Grand -Mat :

Les etais passant par la base du Mat de Misaine produisaient une forte friction pour lequel une pièce de bois avait pour office de protéger et amortir ces frottements .


Source :Arte et Modelismo naval : Auteur Javier Escudero Cuervas-Mons



Prevision:

Realisation des Etais du Mat de Misaine

Bonne journée a tous

@+Dominique

[banton]

Bonjour a tous

Realisation / mise en place etai/contre etai du Mat de Misaine.

Pommes d'etais= 3mm -
collier = 93mm -
etai /moque = 160mm

Les photos :












Prevision :

Realiation de l'etai du Mat d'Artimon

Bon Weekend a tous
@+Dominique

[SALIOU]

Bonjour,

Voilà un feuilleton passionnant qui dure quand même depuis près de 2 ans 1/2....Presque autant que "plus belle la vie"....

Kénavo,

Pierre

[banton]

Bonjour,
Voilà un feuilleton passionnant qui dure quand même depuis près de 2 ans 1/2....Presque autant que "plus belle la vie"....
Kénavo - Pierre

Hola Pierre

Comme dit le dicton .... Plus c'est long ... plus c'est bon !!!

Hasta luego
@+Dominique

[banton]

Bonjour a tous

Realisation/ montage de l'etai du Mat d'Artimon

Les photos :











Prevision :

Enfléchures des Haubans

Bonne journée a tous
@+Dominique

[banton]

Bonjour a tous

Greement des quenouillettes et gambes de revers avant mise en place des enflechures .

Les photos :

Hauban de Misaine


Haubans Grand-Mat

Haubans Mat d'Artimon


Gambes de revers -Mat de Misaine .
Barre metallique servant a soutenir la hune a la mature , les haubans du mat superieur y sont fixés



Prevision :

Greement des gambes de revers Grand-mat /mat d'Artimon

Bonne journée a tous
@+Dominique

[banton]

Bonjour a tous

Realisation / greement des gambes de revers haubans Grand-Mat et Artimon .





Vue generale de l'ensemble avant realisation des enflechures





Prevision :

Enflechures des haubans du bas mat de Misaine .

Bonne journée a tous
@+Dominique

[banton]

Bonjour a tous


ENFLECHURES : Petite corde goudronnée disposés dans les haubans formant des échelons et permettant de monter en tête des mats et d'atteindre les vergues.

Source : Los Navíos de 74 cañones del siglo XVIII Auteur : Isidre Oliveras
Noeud de Chevre :
Methodes d'exécution : a savoir que la hauteur entre 2 niveaux d'enflechures au 1/90 est = a 5mm .
1/ carton gradué : Source : Modelisme pour les nuls - site Web .
3/Pour ma part je vais utiliser 2 regles de bois d'une largeur de 5 mm pressées entre 2 pinces a linges ou presses livres :
Ustensils necessaire :
Nota : la couleur du cordage reste au choix de l'exécutant


Prevision :

Enflechure haubans bas mat de Misaine

Bonne journée a tous
@+Dominique

[banton]

Bonjour a tous

Enflechures de Haubans du mat de Misaine :

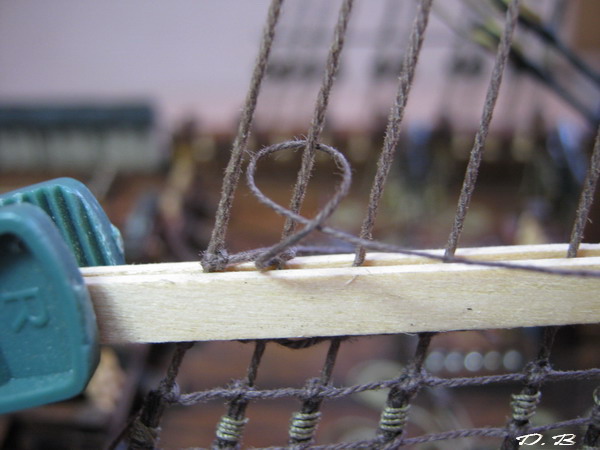

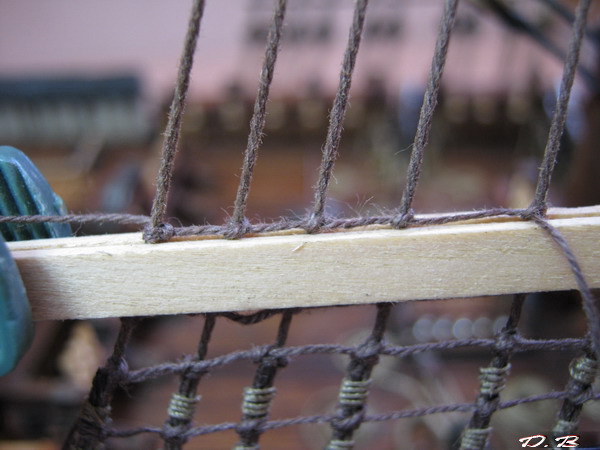

Realisation : ( noeud de chèvre ou demi-clé a capeler .)

1/ extreme gauche du dernier galhauban , exécuter un noeud "d' alouette" .



3/1er tour :extremité du brin sortant la tete " en bas "


/2ème tour :extremité du brin sortant de l'interieur la tete " en haut "

5/ Souquer


6/ Idem :Brin tete en bas


7/ Idem : brin tete en haut sortant de l'interieur

8/ Souquer


Ainsi de suite jusqu'a l'extremité du 1er galhauban se terminant par un noeud d'alouette comme exécuté au debut de montage.


De terminer l'opération , couper les exédants en ajoutant un point de colle cyano aux 2 extrémités .


Prevision :

Continuer l'operation jusqu'au niveau des gambes de revers .

( Memorendum ) hauteur entre quenouillette / gambes de revers = 150mm /ecartement 4mm

Bonne journée a tous

@+Dominique

[banton]

Bonjour a tous

Enflechures du mat de Misaine

Apres consultation et documentation , changement du cordage originale presenté par A.L ( trop gros ) par un cordage " nylon " écru plus fin , afin de garder la proportionalité de l'echelle .( 1/90)

Nota : l'avantage du fil " nylon " est qu'il ne peluche pas , l'inconvenient est qu'il est dificile a travailler :







Prevision :

Enflechurage des haubans du Grand -Mat .

Nous parlerons du trélingage en fin d'enflechurage de la totalité des bas mats .

Bonne journée a tous

@+Dominique

[banton]

Bonjour a tous

Enflechurage haubans du Grand mat

Premiere partie :




Prevision :

Enflechurage haubans Grand mat coté Babord

Bonne journée a tous

@+Dominique
