Page 3 sur 31

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 21 nov. 2013, 20:18
par banton
Bonjour a tous

Oeuvres mortes

1/ Ponçage
2/Marcage des sabords

Ponçage


Marcage des emplacements des sabords



Empreinte des sabords de charge et trou de jaumière.

Prevision

1/Perçage des emplacements des sabords et mise en place de leur cadre
2/ Vaigrage interieur

Bonne journée a tous
@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 26 nov. 2013, 00:15
par banton
Bonjour a tous

controle des emplacements par perçage avant découpe

Les photos : :wink:


Prevision

Decoupe des sabords

Bonne journée a tous
@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 04 déc. 2013, 16:29
par banton
Bonjour a tous

Petite avance de ces derniers jours :

Decoupe des sabords :

Ebauche et decoupe coté Tribord




Prevision

idem coté Babord

Bonne journée a tous
@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 05 déc. 2013, 16:46
par Patrick le SCOUARNEC
Salut Dominique !

Quelle patience... Le père Noël ne pourrait-il t'apporter une machine à découpe laser ? :D :lol: :lol: :lol:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 06 déc. 2013, 03:05
par banton
Patrick le SCOUARNEC a écrit :Salut Dominique !

Quelle patience... Le père Noël ne pourrait-il t'apporter une machine à découpe laser ? :D :lol: :lol: :lol:
Hola Patrick

D'avoir été bien sage toute l'année qui sait ou cela pourrait nous mener :mrgreen: !!! :D :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 09 déc. 2013, 20:07
par banton
Bonjour a tous

Oeuvres mortes :

Decoupes des sabords









Prevision :

Realisation et mise en place des " faux " cadres des sabords

Bonne continuation

@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 16 déc. 2013, 21:16
par banton
Bonjour a tous

Realisation et mise en place des " faux " cadres des sabords

Mise en place de la base du vaigrage (Le vaigrage est l'ensemble des pièces qui sont placées sur les couples du côté intérieur de la coque d'un bateau.)

Les photos : :wink:



Prevision

Realisation / montage des faux cadres des sabords

Bonne journée a tous
@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 17 déc. 2013, 09:42
par Patrick le SCOUARNEC
Hola Dominique !

Avant de terminer les oeuvres vives ?

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 17 déc. 2013, 15:50
par banton
Patrick le SCOUARNEC a écrit :Hola Dominique !

Avant de terminer les oeuvres vives ?
Hola Patrick :D

Effectivement avant ou apres cela ne derange pas la pose des virures des oeuvres vives puisse qu'au depart le manuel le preconise

Realisation et mise en place des " faux " cadres des sabords




etant pas mal occupé par les preparatifs de Fin d'Année :D te souhaite ainsi qu'a toute l'equipe de Netmarine un Bon et Joyeux Noel en famille ainsi qu' une Prospere Année 2014 - :wink:

Mes meilleurs Voeux a tous Image

Hasta pronto
@+ Dominique :wink: Image

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 13 janv. 2014, 21:31
par banton
Bonjour a tous

Reprise lente mais reprise quand meme

Realisation des " faux " cadres des sabords

Les photos : :wink:



Prevision

Idem pour chaque sabord avant la realisation du vaigrage

Bonne journée a tous

@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 17 févr. 2014, 16:15
par banton
Bonjour a tous

Une petite avance des travaux en cours

Realisation des " faux " cadres des sabords




Nota :ayant a effectuer des modifications sur les dispositions des courbes de baux , le vaigrage se fera apres avoir terminer le bordage de coque .

Prevision :

Bordage de la coque ( 2eme partie )

Bonne journée a tous

@+Dominique ;)

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 21 févr. 2014, 00:31
par banton
Bonjour a tous

Bordage des oeuvres vives

Pose des preceintes




BROCHETTAGE : Étude de la forme et des dimensions de chacun des bordages pour qu'il puisse s'ajuster contre le bordage précédent.
Mesure du nombre de bordés ( 27 )


Brochetage 27:11= 1,54 mm

Prevision

Bordage de la coque

Bonne journée a tous
@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 21 févr. 2014, 16:43
par Patrick le SCOUARNEC
Hola Dominique !

:shock: :shock: :shock:
Tu n'es pas prêt de nous convertir au bois !...
Tout au plus au "petit bois"...

C'est magnifique...

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 21 févr. 2014, 19:03
par banton
Patrick le SCOUARNEC a écrit :Hola Dominique !

:shock: :shock: :shock:
Tu n'es pas prêt de nous convertir au bois !...
Tout au plus au "petit bois"...

C'est magnifique...

Hola Patrick :D

ton serviteur etant athé difficilement te convertirais mais bon ... quien sabe !!!!! :mrgreen: :wink:

Feliz final de semana mi estimado amigo
@+Dominique :wink:

Re: Fregate H.M.S Surprise - 1/48 - de A.L

Publié : 07 mars 2014, 03:39
par banton
Bonjour a tous

Suite du montage :

mise en place des galbords ( coté proue )


Mise en place des galbords
( coté poupe )

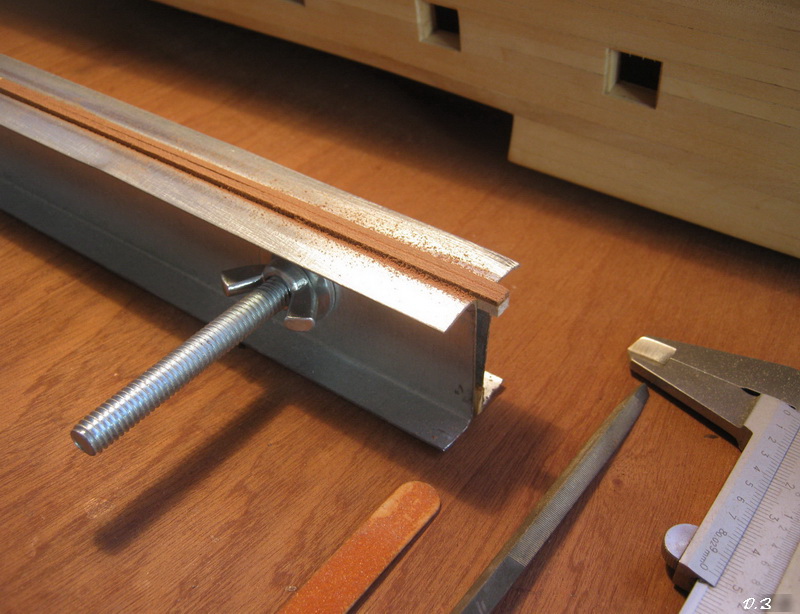

Brochettage : 1,50mm sur une longueur de 18cm
Apres 3 a 4 heures dans un bain d'alcool ou d''eau chaude cintrer les lattes .
Seches et cintrées les mettre en place .



Prevision

Bordage de coque ( suite )

Bonne journée a tous
@+Dominique :wink:
